*線品*”上海淞江集團(tuán):解決橡膠接頭的*切疑問(wèn),提*橡膠接頭的全部案例,☯全*橡膠接頭行業(yè).家通過(guò)TS壓力管道生產(chǎn)許可證的生產(chǎn)廠家。
橡膠化合物的混煉是*項(xiàng)復(fù)雜的工藝過(guò)程,許多組分都很難添加并且使用的材料以多種形式傳輸?shù)矫軣挋C(jī)中,這些形式有橡膠塊、油料、粉末、硬質(zhì)樹脂、粒、條狀和糊狀的物質(zhì)。因?yàn)閷⑦@些原材料轉(zhuǎn)化成流動(dòng)的形式是十分昂貴的,所以用捏合機(jī)或密煉機(jī)進(jìn)行間斷式的混煉仍是.通用和.經(jīng)濟(jì)的解決方案.
為了制備*的母膠,需要應(yīng)用不同方式的混煉:
① 分布式混煉
② 分散式混煉
③ 分狀式混煉。
2.1混煉原則

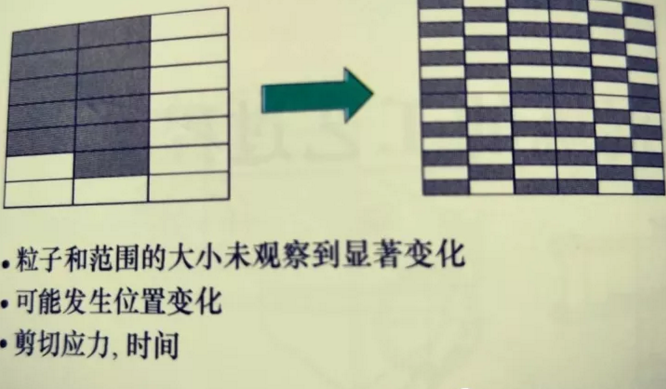

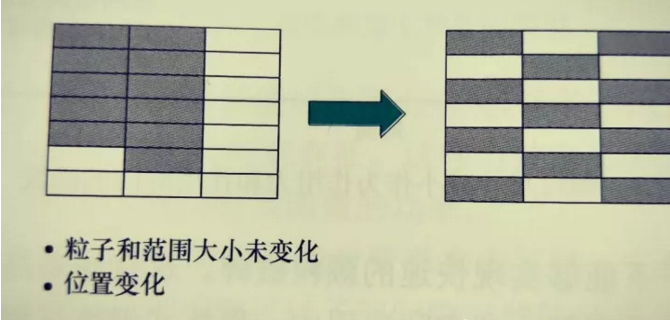

圖2.1中展示出分布式混煉工藝過(guò)程。在混煉過(guò)程開始時(shí),顆粒在橫截面中并沒有分散開:分布式混煉意味著通過(guò)改變顆粒的位置使得其在膠料中均勻地分布。需要注意的是在這個(gè)混煉階段,顆粒的尺寸并沒有發(fā)生變化。
材料在密煉機(jī)中的轉(zhuǎn)動(dòng),遷移現(xiàn)象的強(qiáng)度和作用于膠料的轉(zhuǎn)動(dòng)次數(shù)共同驅(qū)動(dòng)材料中顆粒位置的變化。也必須清楚的是加入配料的所有部分都參與到混煉過(guò)程中,從而使密煉機(jī)中沒有“.區(qū)”。
圖2 .2中展示出分散式混煉工藝過(guò)程,與分布式混煉不同的是,這里發(fā)生了顆粒尺寸的變化,通過(guò)剪切或拉伸力的作用,減小了顆粒的尺寸,實(shí)際研究發(fā)現(xiàn),為了實(shí)現(xiàn)顆粒尺寸縮小,拉伸力比剪切力更加有效;就像在通用的母煉式密煉機(jī)中那樣,出現(xiàn)大量的拉伸效應(yīng)(例如,通道發(fā)生在轉(zhuǎn)子槳葉和密煉室艙壁之間或者轉(zhuǎn)子槳葉之間的間隙),形成了*個(gè)好的分散式密煉機(jī)。這類混煉的驅(qū)動(dòng)力為作用力和混煉時(shí)間,它們可以粗略地通過(guò)作用的扭矩和密煉機(jī)的功率需求來(lái)衡量。

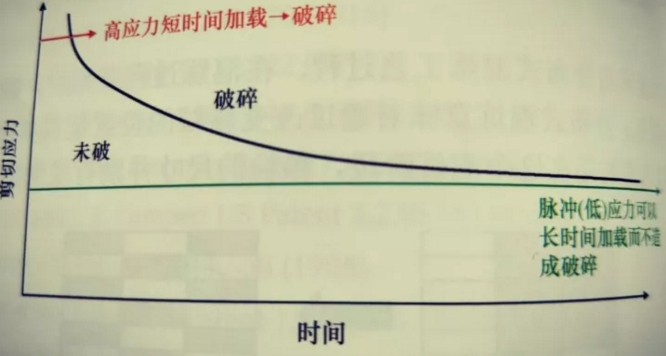

圖2.3展示了顆粒尺寸減小的表征,這是以作用力和作用時(shí)間的函數(shù)來(lái)體現(xiàn)的。就像所看到的那樣,顆粒能夠在無(wú)限的時(shí)間里經(jīng)受*個(gè).定(較低)的壓力。另*方面,如果密煉機(jī)的壓力水平太低(例如當(dāng)高的材料溫度導(dǎo)致物料黏度過(guò)低時(shí)),更長(zhǎng)的混煉時(shí)間對(duì)達(dá)到好的分散式混煉效果無(wú)益。
在高的壓力水平下能夠?qū)崿F(xiàn)快速的顆粒破碎。這意味著高壓力的短期影響好的分散式混煉非常有效。在實(shí)際應(yīng)用中,母煉式混煉過(guò)程的初始階段高的率峰值用于獲得迅速大量的分散效果。圖2.3里也展示了作用時(shí)間和破碎作用的相關(guān)性.

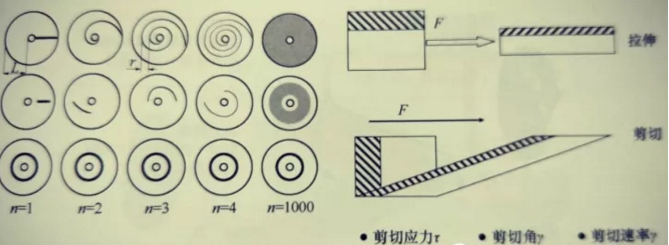

圖2.4展示了.3個(gè)混煉機(jī)理–層狀式混煉。這時(shí)兩層間的界面應(yīng)當(dāng)盡可的增大。這種增大可以通過(guò)拉伸力或剪切力實(shí)現(xiàn)?？梢钥吹睫D(zhuǎn)動(dòng)式剪切有高率,層狀式混煉對(duì)橡膠混煉有.別高的重要性。在密煉機(jī)內(nèi)停留時(shí),材料層拉伸到幾倍并且重復(fù)變形和拉伸從而提*高層狀式密煉效應(yīng)。整體的剪切伸比用于表征層狀式混煉。它可以通過(guò)剪切、拉仲速率各自對(duì)于時(shí)間的積分函數(shù)來(lái)計(jì)算或者起碼的估算.

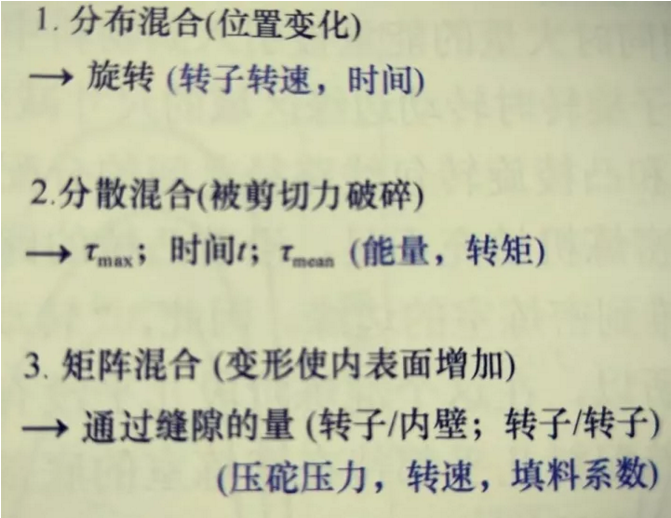

圖2.5中展示出3種形式的混煉和實(shí)際工藝參數(shù)之間的相互關(guān)系。分布式混煉是位置變化的函數(shù),這種位置變化可以通過(guò)轉(zhuǎn)子轉(zhuǎn)速和作用時(shí)間來(lái)表征這里的作用時(shí)間,僅僅指壓砣作用于物料的時(shí)間.
分散式混煉期間顆粒的破碎通過(guò)作用力實(shí)現(xiàn),這種作用力可以通過(guò)扭矩(或者.定速度下的功率和作用時(shí)間來(lái)表征。這些力被定義為混煉周期的“指紋”,并且代表性地展示了作為混煉時(shí)間函數(shù)的功率。
層狀式混煉是通過(guò)引入膠料的*對(duì)變形來(lái)表征的。它們可通過(guò)穿過(guò)轉(zhuǎn)子凸棱與密煉室之間間隙的通道和穿過(guò)轉(zhuǎn)子間間隙區(qū)域的通道來(lái)表征.
