*線品*”上海淞江集團(tuán):解決橡膠接頭的*切疑問(wèn),提*橡膠接頭的全部案例,☯全*橡膠接頭行業(yè).家通過(guò)TS壓力管道生產(chǎn)許可證的生產(chǎn)廠家。
膠輥的品種規(guī)格繁雜,因此應(yīng)根據(jù)具體品種來(lái)選擇成型方法。
*、手工輥壓成型

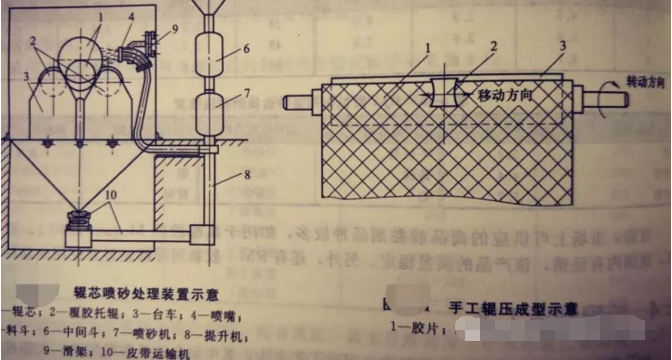

手工輥壓成型(圖)適用于.殊形狀(異形)、.殊規(guī)格(細(xì)長(zhǎng))、無(wú)法用機(jī)械成型的膠輥。
用手輥從輥筒的中、無(wú)起層現(xiàn)象,如有氣泡應(yīng)卩用錐子刺破,然后壓實(shí),手工成型.好使用熱膠片,膠片的厚度要薄*些,*般不超過(guò)5mm,膠片之間的接縫要平整并壓實(shí),手工成型膠輥的加工余量可比機(jī)械成型膠輥的稍大另外,在輥的兩端寬100~150m、多貼1~2圈膠片,以防兩端跑膠后加工余量太小,不夠車磨。
二、機(jī)械輥壓成型
膠輥成型應(yīng)在專用的膠輥成型機(jī)上完成,這樣,既保證了批量生產(chǎn),又確保了產(chǎn)品質(zhì)量*內(nèi)生產(chǎn)膠輥用的成型機(jī)種類有幾十種之多,機(jī)械化程度各不相同,但它們的作用基本相同,都是把膠片(條)更好更快地包覆在輥芯上,現(xiàn)介紹幾種典型的成型機(jī)。

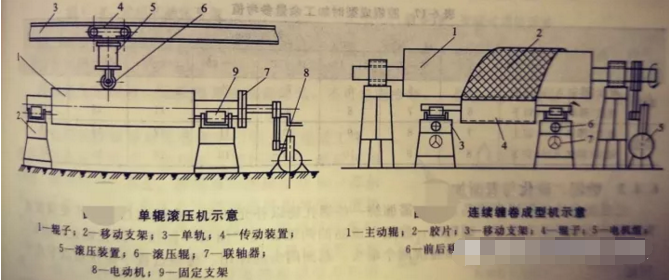

1)單輥滾壓貼合成型機(jī)如圖所示為單輥滾壓成型機(jī)示意,移動(dòng)支架2可根據(jù)需機(jī)、減速機(jī)組成的傳動(dòng)裝置與膠輥連接,輥體的上方是*臺(tái)相當(dāng)于手輻狀的自動(dòng)滾壓裝置,可沿道往復(fù)運(yùn)動(dòng),將膠片壓實(shí),這種成型機(jī)的成型速率較慢,滾壓效果*般。
(2)連續(xù)纏卷成型機(jī)如圖所示為多的*種,它的實(shí)纏卷成型機(jī)是由主動(dòng)輥和電機(jī)、減速機(jī)等組成的*套傳動(dòng)系統(tǒng),轉(zhuǎn)動(dòng)速度可自由調(diào)節(jié),需成型的膠輥放在可自由移動(dòng)的支架上,在移動(dòng)支架上安裝可前后移動(dòng)及上下升降的裝形成壓力,再通過(guò)主動(dòng)輥的轉(zhuǎn)動(dòng)將膠片均勻地纏卷在需成型的膠輥上,這種成型方法使膠片面壓均勻、速度快,易操作但連續(xù)纏卷過(guò)程也存在*定的質(zhì)量隱患,即膠片連續(xù)接縫時(shí),片與片之間容易產(chǎn)生窩氣。
(3)擠出纏繞成型機(jī)這種成型機(jī)是目前較先進(jìn)的膠輥成型設(shè)備,它克眼了過(guò)去滾壓、貼合等成型方法中的弊端,將擠出的熱膠條直接螺旋纏卷在膠輥上滾壓,這樣可省去出膠片,接,擦溶劑,清洗等多項(xiàng)操作,該成型方法生產(chǎn)效率高、質(zhì)量也.好。

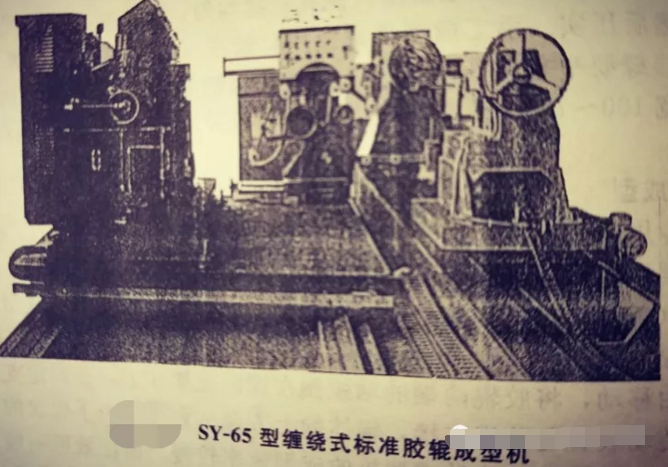

擠出纏繞成型機(jī)現(xiàn)在*內(nèi)已有生產(chǎn),如圖所示為我*生產(chǎn)的SY-65型繞式標(biāo)準(zhǔn)銀成型機(jī),該設(shè)備采用冷喂料擠出,經(jīng)切割氣泡,排氣,濾除雜質(zhì),高溫高壓擠出膠條等多道由計(jì)算機(jī)自動(dòng)控制出膠速度,在氣動(dòng)機(jī)械臂的作用下,通過(guò)壓輪把熱膠條按序等距、緊密壓于軸芯上,該機(jī)還附帶纏布帶功能,并能同機(jī)*次完成。此外,還具有染鐵絲、自切除故條毛邊的功能,提高纏膠精度。

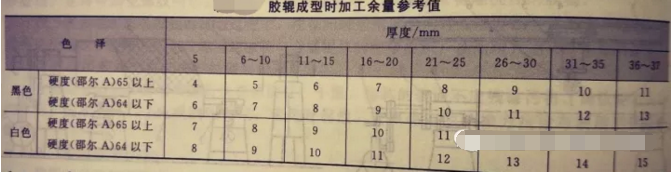

機(jī)械成型的膠輥要控制好車磨時(shí)的加工余量,余量太大,浪費(fèi)材料;余量太小,不夠加江寸,表為膠輥成型時(shí)加工余量的參考值。
三、.種膠輥的加工方法
模壓工藝法
部分膠輥的直徑和長(zhǎng)度都很小,生產(chǎn)批量又較大,或同*規(guī)格的品種屬易損件(如者谷膠輥),可以采用模壓工藝法,即利用模具在平板硫化機(jī)上進(jìn)行硫化的方法。硫化時(shí),*般可采取兩種方式:*種是將模具放在平板硫化機(jī)上進(jìn)行硫化;另*種是把成型完的半成品膠輥冷壓在模具內(nèi),然后將模具夾緊,放入硫化罐內(nèi)成批硫化。除硫化方式的不同外,其他工藝過(guò)程與通用膠輥的生產(chǎn)工藝相同。
注壓工藝法
注壓工藝法是用普通螺桿擠出機(jī),將膠料壓人已裝好輥芯的圓桶狀模具中,然后移模到硫化罐中進(jìn)行硫化。該工藝非常適用于低硬度的印刷膠輥和油印膠輥。
液體聚氨酯澆注型膠輥制造工藝
聚氨酯橡膠是聚氨基甲酸酯橡膠的簡(jiǎn)稱,聚氨酯橡膠是非烴類.性橡膠,耐磨性優(yōu)異,素耐磨橡膠”之稱,它的機(jī)械強(qiáng)度為天然橡膠的2~3倍,其硬度范圍寬廣,在高硬度下仍具有高彈性,這是其他橡膠無(wú)法比擬的。聚氨酯橡膠與金屬的黏附性也優(yōu)于普通橡膠,所以越來(lái)越多的普通膠輥被聚氨酯膠輥代替。
澆注型聚氨酯膠輥大體上可分為聚酯型、聚醚型和聚己內(nèi)酯型三種。聚酯型聚氨酯多用于低硬度和中硬度的膠輥,由于它硬度低、耐溶劑性能好,常用于印刷膠輥、鋼鐵工業(yè)用的彩涂膠輥等。聚醚型聚氨酯多用于高轉(zhuǎn)速、高硬度的膠輥,它的耐水性能好,耐低溫性能優(yōu)越,工藝性能容易掌握,常用來(lái)制造拉絲膠輥、印花膠輥等。聚己內(nèi)酯型聚氨酯膠輥的合性能較好,耐高低溫性能及耐水解性能好,常用于制造壓榨類膠輥和*些.殊用途的膠輥。

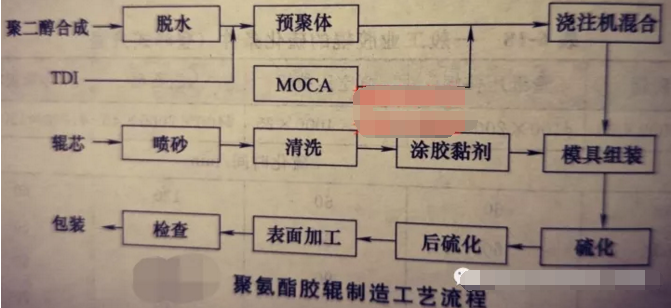

澆注型聚氨酯膠輥的制造方法與普通膠輥截然不同,聚氨酯的硬度隨著甲苯二異氰酸酯用量的增加而提高,它的加工過(guò)程是將聚酯和甲苯、二異氰酸酗置于帶有攪拌器的真空鍋內(nèi)混,然后將混合料注人模具內(nèi)固化而成,其工藝流程如圖所示。
澆注工藝要點(diǎn)如下
(1)澆注前的準(zhǔn)備用車床將準(zhǔn)備澆注的輥范表面車制成平面,不能車成倒順螺紋,再用
溶劑清洗輥芯,需要涂布膠黏劑的輥芯要預(yù)先涂上膠黏劑備用,再將輥芯與模具組裝起來(lái)。
(2)制備預(yù)聚體預(yù)聚體的制備分三個(gè)步驟。.*,預(yù)聚合,即二異氰酸酯和含端羥基的聚合物聚合成預(yù)聚體。具體工藝條件如下。反應(yīng)時(shí)間:常溫反應(yīng)45min,抽真空狀態(tài)下反應(yīng)15min;反應(yīng)溫度:80~110℃;真空度不小于98.7kPa。.二,擴(kuò)鏈反應(yīng),擴(kuò)鏈過(guò)程是預(yù)聚物和擴(kuò)鏈劑進(jìn)行的加聚反應(yīng),形成可澆注的液體橡膠。如將端基為異氰酸酯的預(yù)聚體與固化劑MOCA(亞甲基雙鄰氯苯胺)反應(yīng),擴(kuò)鏈成高分子彈性體的工藝條件為:預(yù)聚體加熱到75100;固化劑加熱到110~120℃。.三,交聯(lián)反應(yīng)和后硫化(熟化),把經(jīng)加熱的兩個(gè)組分用機(jī)械或手工方法迅速攪拌混合,均勻地注入模腔,待膠料基本固化后,將其送人(110±5)℃的烘房中進(jìn)行交聯(lián)和后硫化。
(3)精加工硫化后的膠輥應(yīng)進(jìn)行適當(dāng)?shù)能囅骱途?/span>,達(dá)到所要求的外圓尺寸和光潔度。
四、纏輥、硫化與表面加工
已成型完畢的膠輥半成品,表面需纏繞*些捆扎物以補(bǔ)充加壓,在硫化過(guò)程中不使橡膠流失和保持膠輥的基本形狀。纏輥時(shí),膠輥半成品的兩端需用“悶頭”擋住,防止硫化時(shí)流膠不方便安裝悶頭的膠輥可用帆布纏繞兩個(gè)端頭,起到悶頭的作用,編輥過(guò)程中需注意以下幾個(gè)問(wèn)題。
(1)纏輥用的捆扎物為帆布、鐵絲或高強(qiáng)度尼龍水包布或高強(qiáng)度尼龍繩等。尼龍水包布及尼龍繩在膠輥制造過(guò)程中使用相當(dāng)普遍,在小直徑或膠層較薄的膠輥中均可使用而且效果

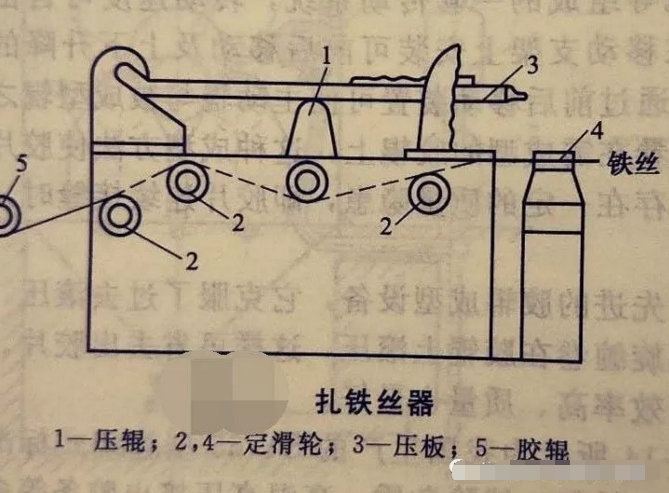

(2)用鐵絲作捆扎物纏輥時(shí),需用圖所示的扎鐵絲器進(jìn)行纏繞,在纏鐵絲時(shí)纏繞的速度不能太快,纏繞的力要隨膠輥硬度的增加而增大。

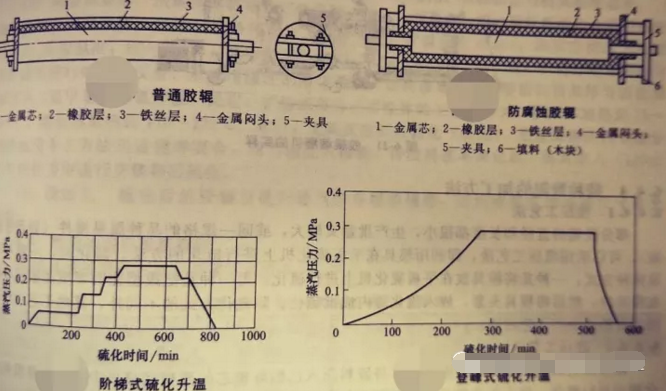

(3)普通膠輥兩端使用悶頭的方式與防商膠輥有所不同,如圖所示。
膠輥硫化采用逐步升溫和長(zhǎng)時(shí)間硫化的方法,升溫的方式則采用階梯式加熱(圖和登蜂式升溫(圖)。為使膠輥受熱均勻要經(jīng)常釋放閥門氣中的水,使冷凝水迅速排出,保證硫化溫度。大型膠輥在硫化罐中.好再輸以機(jī)械轉(zhuǎn)動(dòng),這樣可使膠輥受熱更加均勻。

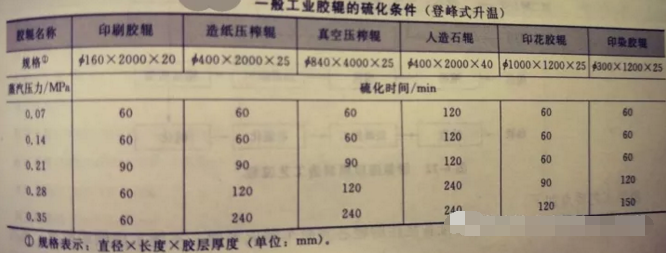

膠輥硫化條件是根據(jù)輥芯的厚度、直徑、長(zhǎng)度、材質(zhì)、端頭有無(wú)排氣孔、膠層厚度、橡膠硬度等多種因素確定的。表列出了部分膠輥的硫化條件。
膠輥硫化完成后,讓膠輥溫度逐漸降低,*急劇冷卻,*般讓其自然冷卻*捆扎物淞動(dòng)為準(zhǔn)。

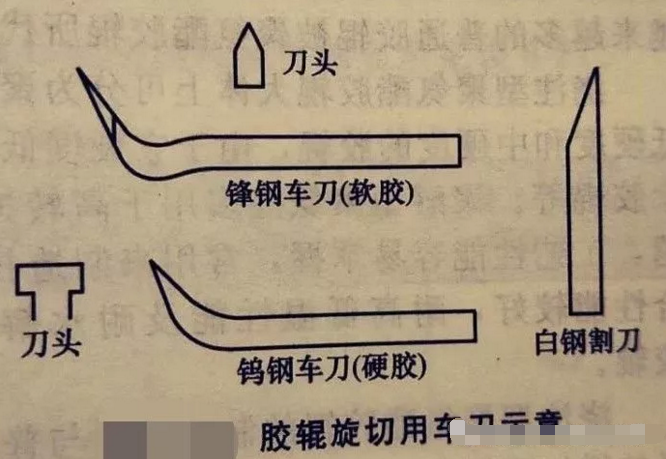

硫化后的膠輥要對(duì)其表面進(jìn)行加工,這道工序般在普通車床上完成。先用車刀進(jìn)行旋切,然后再用砂輪、砂布等進(jìn)行磨光。膠輥橡膠的硬度在60(邵A)以下的,可先在車床上將膠輥直徑旋切*比所要求的直徑大2~3mm,再用砂輪磨光;橡膠硬度在65(邵爾A)以上的膠輥,可在車床上將其旋切*要求規(guī)格后,也可用砂布進(jìn)行拋光,膠輥的旋切用刀如圖所示。

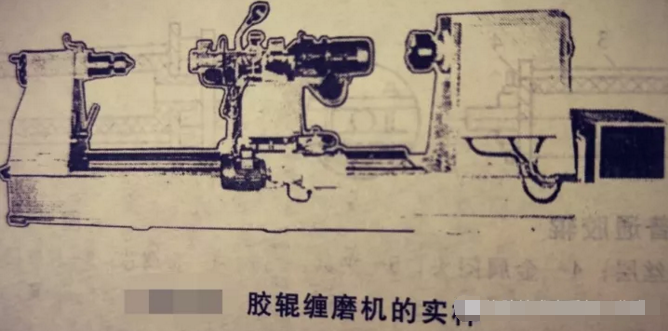

目前,我*自行生產(chǎn)的*種膠輥纏磨機(jī)已被廣泛使用,膠輥纏磨機(jī)既可用于纏輥,又可用于磨輥,磨輥時(shí)可根據(jù)膠的硬度自由選擇可更換的磨頭。如圖所示為膠輥纏磨機(jī)的實(shí)樣。
